il tempo d'estensione KaiFan della velocità di viaggio 72km/h 150s marca a caldo 70T (FAW) il peso di sollevamento della gru 70000kg
Uno. Condizione di lavoro
1, altitudine: 0-4500m
2, temperatura: -25℃--+45℃
3, permesso condizione di lavoro: la terra solida e stabile, il veicolo dovrebbe essere orizzontale
4, forza del vento: grado ≤6
Due. Gamma di lavoro

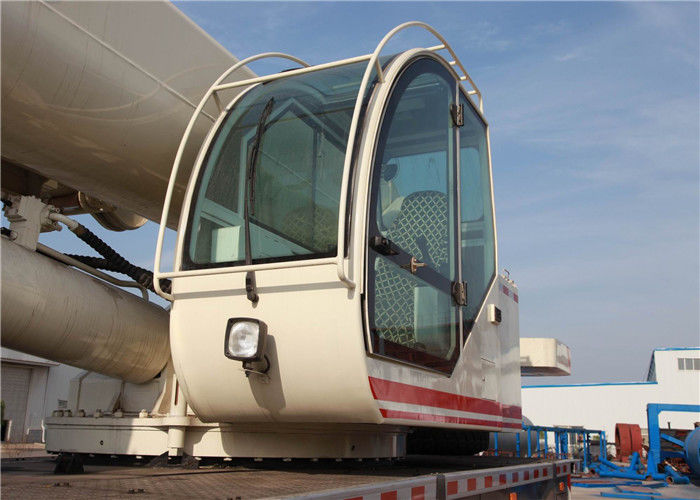

«FAN che» la gru di marca KFM5485JQZ70U (QY70U) è gru telescopica completamente idraulica, la capacità di sollevamento valutata massimo di KAI è 70t. Può applicarsi in vari termini per il sollevamento ed il lavoro dell'installazione, quali l'industriale e le imprese estraenti, cantiere, la stazione, porto marittimo, immagazzina ecc.
Tre. Parametri principali
Oggetti | Unità | Valore | |
Parametri di prestazione di funzionamento | Peso di sollevamento di Max. Rated | chilogrammo | 70000 |
Forza ascensionale massima dell'asta di base | kN.m | 2400 | |
Forza ascensionale massima dell'asta principale più lunga | kN.m | 1120 | |
Altezza di elevazione massima dell'asta di base |
m. | 12,49 | |
Altezza di elevazione massima dell'asta principale | m. | 44,60 | |
Altezza di elevazione massima dell'asta vice | m. | 61,2 | |
Velocità di lavoro | Max. Speed di singola corda | m/min | 120 |
Periodo d'estensione dell'asta di sollevamento | s | 150 | |
Periodo di sollevamento dell'asta di sollevamento | s | 75 | |
Velocità di tornitura | r/min | 0-2 | |
Parametri di viaggio | Velocità di viaggio massima | km/ora | 72 |
Abilità di Max. Grade | % | 30 | |
Raggio di volta minimo | m. | 12 | |
Spazio al suolo minimo | m. | 0,230 | |
Angolo di avvicinamento | ° | 18 | |
Angolo di partenza | ° | 11 | |
Parametri del peso | L'intero peso | chilogrammo | 47870 |
Carico dell'asse anteriore | chilogrammo | 9935/9935 | |
Carico del asse posteriore (doppi assi) | chilogrammi | 28000 | |
Parametri di dimensione |
Dimensione esterna (length*width*height) | millimetri | 14350×2800×3750 |
Portata verticale dell'intelaiatura di base della gru | m. | 5,95 | |
Portata orizzontale dell'intelaiatura di base della gru | m. | 7,7 | |
Lunghezza dell'asta principale | m. | 11.6~44 | |
Lunghezza dell'asta vice | m. | 9.6-16.1 | |
Elevazione dell'asta principale | ° | -2~80 |
