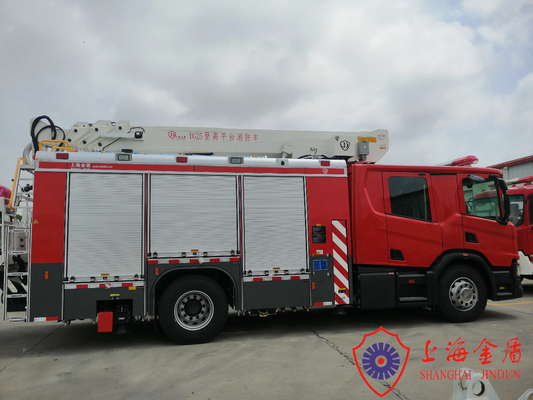

Il camion dei pompieri della scala aerea DG25 utilizza il camion dei pompieri SCANIA, guida 4x2.Cabina a due file con 6 posti equipaggio.Dotato di braccio realizzato in acciaio ad alta resistenza HG70 e pompa antincendio e monitor antincendio importati.La portata del braccio è di 60 l/s, combattendo una portata di spruzzo da combattimento di oltre 60 metri.Il veicolo è stato utilizzato principalmente per la lotta antincendio e il soccorso antincendio per edifici alti e fabbriche.
Parametri principali e configurazione
1, veicolo
1.1 dimensioni: 9700x2480x3650 mm
1.2 massa totale consentita a pieno carico: 18000 kg
1.3 peso lordo: 16800 kg
1.4 il numero di passeggeri (compreso il conducente): 6 persone
1.5 potenza massima : 213/290 kw/cv
2, telaio
2.1 produttore: Scania
2.2 forma di azionamento: 4X2
Cabina 2.3: cabina doppia fila
Passo 2.4 : 4425 mm
Peso netto telaio 2.5: 5818 kg
2.6 carico massimo consentito: 12185 kg
3. Motore
| Motore | Motore diesel turbocompresso a 6 cilindri in linea con iniezione Common Rail a controllo elettronico | |
| Modello | UOMO D0836LFAL | |
| Massimo.potenza | 213Kw/2300 giri/min | |
| Massimo.coppia | 1150 Nm/1200~1750 giri/min | |
| Riduttore | ZF/9S-1310 DE | |
|
presa di forza Seconda presa di forza |
ZF 109/10b ZFNL/4C |
|
4. Boom
| Boom | Il telaio del braccio è composto dal braccio principale + braccio telescopico a quattro sezioni + un braccio piccolo, utilizzando acciaio ad alta resistenza HG70 saldato | |
| Angolo di lavoro del braccio combinato | －10°～80° | |
| Angolo di lavoro del braccio telescopico | 0°～30° | |
| Piccolo angolo di lavoro del braccio | 0°～90° | |
| Angolo di rotazione del braccio | 360° continuo | |
5. Pompa
| Pompa | Portata nominale | 60L/s@1.03Mpa |
| Tempo di funzionamento del braccio | ≤120s | |
| Tempo di funzionamento degli stabilizzatori | ≤30s | |
| Pressione dell'impianto idraulico | 21MPa | |
| Massimo.velocità dell'aria | 12,5 m/sec | |
| Portata degli stabilizzatori | 4200/4900~5130 mm |
6.Monitor antincendio
| Modello | Monitor antincendio a controllo remoto Cyclone 35 |
| Produttore | TFT statunitense |
| Fluire | 3000L/min |
| Pressione | ≤0.7MPa |
| Gamma | acqua≥60m |
| Angolo di beccheggio | -45°～ +90° |
| Angolo livellato | ±185° |
7. Attrezzatura e pezzi di ricambio
| No | nome e modello | unità | qtà. | osservazioni |
| 1 | o anello 14×2.65G | pz | 6 | GB/T3452.1-1992 |
| 2 | anello 11.2×2.65G | pz | 4 | GB/T3452.1 |
| 3 | anello 22.4×2.65G | pz | 4 | GB/T3452.1 |
| 4 | anello 71×3.55G | pz | 1 | GB/T3452.1 |
| 5 | anello 118×5.3G | pz | 1 | GB/T3452.1 |
| 6 | anello 150×3.55G | pz | 1 | GB/T3452.1 |
| 7 | anello 140×5.3G | pz | 3 | GB/T3452.1 |
| 8 | anello 128×5.3G | pz | 1 | GB/T3452.1 |
| 9 | interruttore di controllo SZL-WL-A | pz | 1 | |
| 10 | interruttore di corsa SZL-WL-B | pz | 1 | |
| 11 | interruttore di corsa SZL-WL-E | Pz | 1 | |
| 12 | tubo fusibile 5×20 | Pz | 10 | 10A |
| 13 | tubo fusibile 5×20 | pz | 20 | 20A |
